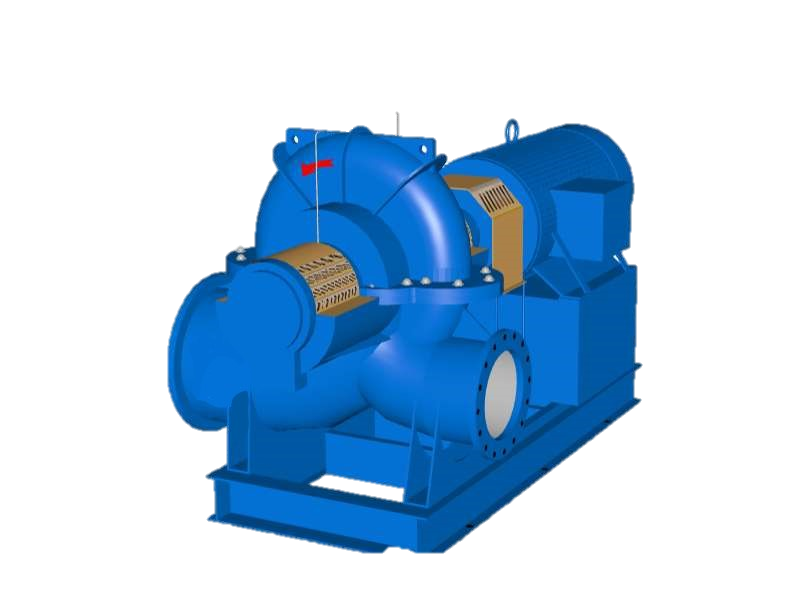

一、產品簡介

   我公司的高效節能定制水泵產品，依據節能改造現場水泵運行的實際運行工況進行非標設計，量身定制不同規格、 轉速的水泵，保證水泵在高效運行區運行。

   傳統水泵受工藝、成本、制造的影響，一味的通過切割葉輪來適應不同的現場需求，效率低下很難保證水泵高效區工作，從而造成能源的浪費。

1、水泵特點

①“高效節能定制水泵”采用電機直接連接,機泵軸完全同心，振動小、噪音低；

②進出口徑相同，運行穩定；

③采用整軸和特殊結構配置的SKF軸承，運行可靠

④用強制環流的不受轉向限制的特殊結構配置的機械密封，改善其運行環境,延長使用壽命；

⑤獨特的安裝結構大大縮小了泵的占地面積，節約建設投資40%~60%；

⑥***的設計確保泵的無泄漏，長壽命運行，節約運行管理費50%～70%；

⑦采用優質鑄件，尺寸精度高，外形美觀。

2、配套機電特點

水泵所配套的電機采用更新設計的超高效率三相異步電動機系列，結構更加合理，外形新穎美觀

①啟動轉矩大，效率高，噪音小；F級絕緣，提高了電機使用的***允許溫升，因而抗過載能力高，耐力強，使用安全可靠；壽命長；

②IP55全封閉結構，防止粉塵、風雨、飛濺水滴等進入電機內部，造成電機損壞；

③不銹鋼轉軸，永不生銹，保證配合零件拆裝簡便，機械密封波紋管密封可靠。

二、產品技術介紹

“高效節能定制水泵”通過流體力學軟件對葉輪、流道,吸水室、壓水室內部進行三維流場數值模擬，優化流道內的流態和能量分布，采用“三元流”技術以及葉輪納米級精密磨削，等高新技術，提高循環水泵使用效率，經過優化后的水泵效率同比傳統方法設計有了大幅度的提升。節能效果可達15%-60%。

1、蝸殼、葉輪優化

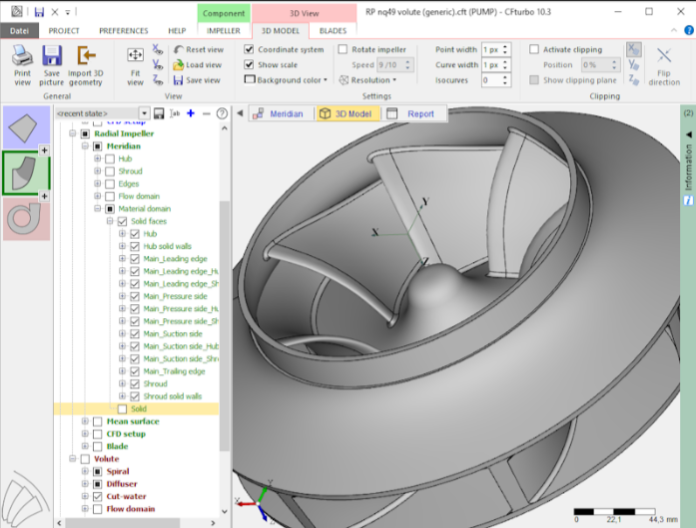

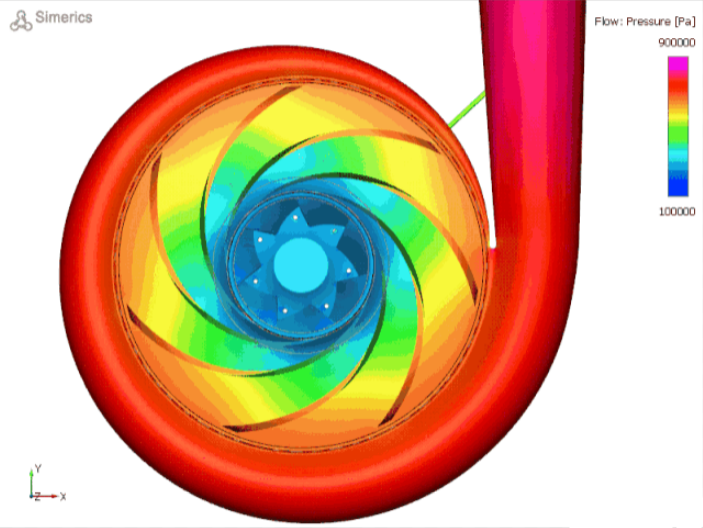

該系列節能水泵產品，經泵類專業設計軟件CFTURBO根據用戶不同的使用場景及水利參數進行專門設計，對水泵的流道，葉輪形狀參數，蝸殼外型等進行精確計算，得到泵體的初步結構，再利用Pumplinx泵類仿真軟件進行精確模擬，得到水泵運行時的具體流場模型，對設計初期的葉輪，蝸殼等三維模型進行優化設計，經過精密數控加工得到高效，可靠的水泵產品。

2、其他細節優化

①軸:軸加粗,剛性好運行平穩；轉子短時反轉無損害，方便換向;軸完全密封，不易腐蝕：零件保證裝配尺寸，泵裝配時無需調正。

②密封環：可更換式密封環，保護泵體免于磨損，適當補充間隙調整簡單，降低水泵維護成本，保證高效運行。

③軸封：機封軸套為不銹鋼材質，避免銹蝕，維護方便；采用符合環保要求的非石棉軟填料；

3、優質材質、配件

①泵軸采用40Cr/2Cr13優質合金鋼，具有較高的抗拉及抗扭強度，新型覆膜砂葉輪泵體強度高，耐腐蝕；

②鑄鐵部件采用電泳處理，表面光滑經久耐磨；

③機封采用“博格曼” , “約翰克蘭”等進口品牌，質量出眾；

④軸承采用'SKF'品牌，噪音低，壽命長，水泵多處細節優化，彰顯品質同時保證水泵高效穩定運行，降低維護成本。

三、產品合作模式

合同能源管理（EMC）,由特博機電投資進行技術改造，用戶提供協助，技改完成后，根據節約電量及節電收益，雙方分享節電收益。

 對實施技改的項目，在改造前后對電量消耗及運行時間通過電表及累時器進行精確測量，計算節約電量及節電收益，按月（季）抄表，客戶核對確認。

 客戶按月（季度）向特博機電支付節電收益分成。

合同能源管理模式：

節能效益支付型：客戶委托能源服務公司進行節能改造工程，先支付一定比例的預付款，余額用節能效益支付。

節能量保證型：節能改造工程的全部投入由能源服務公司先期提供，如達到所承諾的節能量，客戶支付節能 改造工程費用。

節能效益分享型：節能改造工程前期投入由能源服務公司支付。合同期內節能服務公司與客戶分享由節能收益。合同期滿，節能設備及長期收益全部歸客戶所有。

能源費用長期托管型：在保證客戶能源成本降低的前提下，客戶能源費用全部交由能源服務公司管理。節能設備長期的運行管理維護，更新改造再投入均由能源服務公司承擔。

 一次性買斷模式：

 在山東特博完成水泵節能技改并達到預期節能效果后，客戶一次性付清節能水泵款項，山東特博提供技術支持及水泵的一年質保。

 靈活的合同能源管理模式，能有效降低客戶風險，改善企業現金流，提升競爭力，降低設備能耗獲得節能效益的同時，收回投資并取得利潤。

四、售后服務

1、對水泵產品售后服務在規定質保期內屬本公司制造、安裝質量問題,公司負責無償維修或退換。

2、我公司提供免費維保時間為交付使用后1年(合同能源管理維保時間:合同期內),在此期間內因設備質量出現問題由我公司負責維修調試。發生的維修費用及不合格部件的更換費用均由我公司承擔。

3、貨物交付使用后,我公司將對產品進行跟蹤服務。商務處專門設立了顧客檔案卡和投訴電話,以更好地為顧客提供滿意的服務。我公司在每年的夏天、冬季派專業維修服務人員到用戶方進行回訪并協助用戶進行產品檢修和維修。

4、由于顧客使用不當等原因造成的產品損壞, 由公司當事銷售人員與顧客簽訂維修合同,根據維修合同,技術維修組負責如期完成維修任務。除質保期內的售后服務外,本公司同時負責質保期后的設備維修工作,但其售后服務費用由需方承擔。

五、本次改造項目介紹

余熱發電循環水泵基本運行參數(測量值) :流量(m3/h) : 1072.9/1070.6

揚程(m):16.5

配套電機額定功率(kw) :160

配套電機電流(A):267.2/165.3

電機額定電壓(v) :380

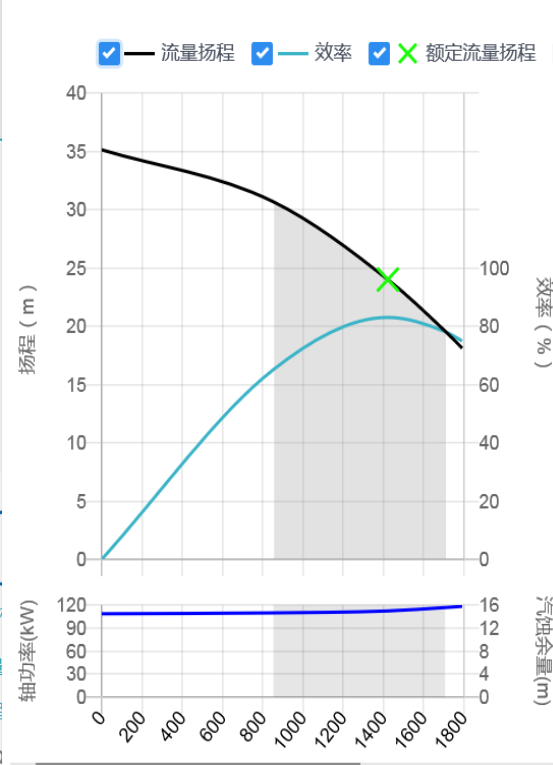

用戶要求水泵運行參數:                               項目改造預計使用的水泵參數:

流量(m3/h) : 1800                                       流量(m3/h) : 1800

揚程(m) : 24                                                 揚程(m) : 24

配套電機型號: YE3-315M-4                         配套電機型號: YE3-315M-6

132kw                                                         132 kw
